Máy làm sóng carton kiểu hút là thiết bị lõi trong dây chuyền sản xuất bìa carton, sử dụng hệ thống hút chân không để định hình lớp sóng giấy ổn định và chính xác. Máy vận hành với tốc độ cao từ 150–250 mét/phút, nhiệt độ hơi tối đa 200°C và áp lực lên đến 1.2 Mpa, giúp đảm bảo chất lượng sóng sắc nét, tăng độ bền và hiệu suất sản xuất. Phù hợp cho sản xuất giấy sóng 3–5 lớp trong các nhà máy bao bì công nghiệp hiện đại.

MÁY LÀM SÓNG CARTON KIỂU HÚT

Thông số kỹ thuật máy làm sóng carton kiểu hút

Khổ rộng làm việc	1800 – 2200mm
Tốc độ thiết kế	150 – 250 mét / phút
Nhiệt độ hơi cao nhất	200℃
Áp lực hơi cao nhất	1.2Mpa
Nguồn điện làm việc	380V 50Hz

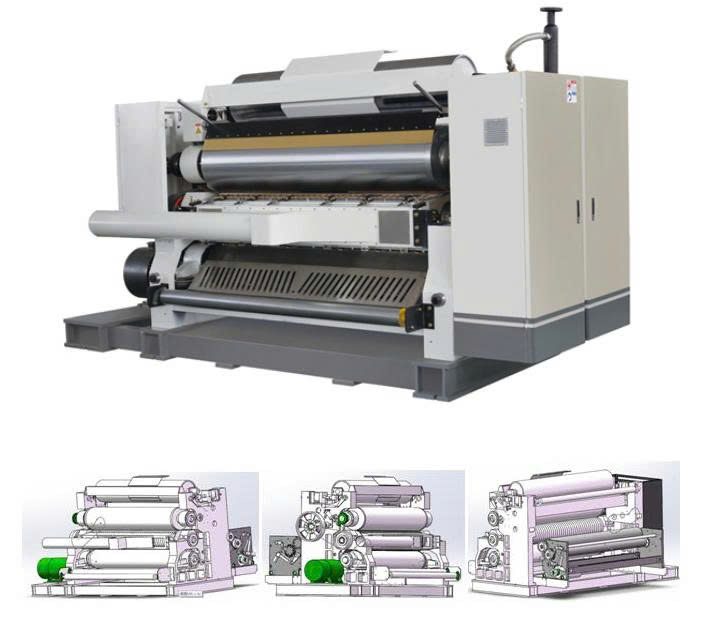

Đặc điểm kết cấu máy làm sóng carton

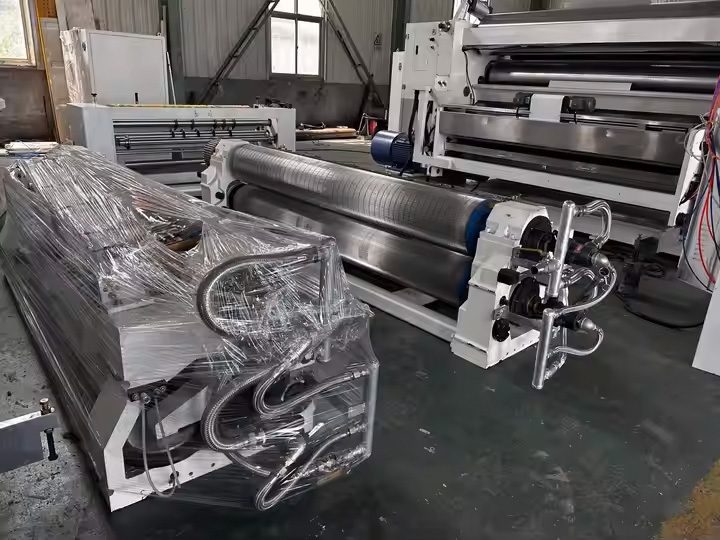

Lô sóng chính mạ Tungsteng : Ф290mm, Ф360mm, Ф405mm …(căn cứ theo hình sóng khác nhau mà có sự khác nhau )
Sử dụng thiết kế kiểu phụ áp, lượng nhiệt hao tổn thấp giúp giấy lõi được ép đều và dán lên bề mặt lô sóng, giúp lô sóng định hình tốt hơn. Do áp lực đều, đỉnh sóng càng đẹp, keo được phủ đều giúp cho giấy sóng bồi tốt hơn.

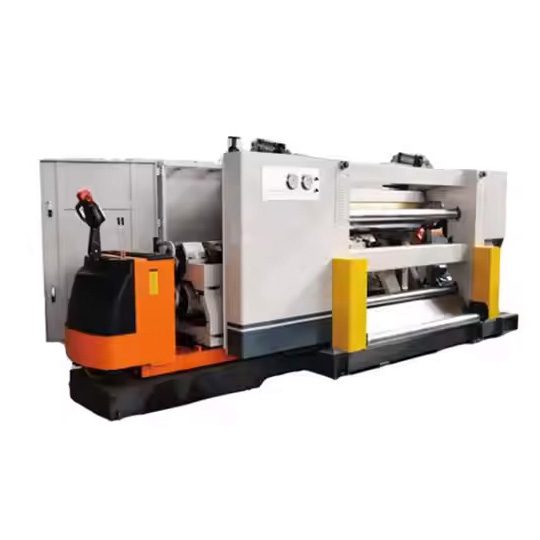

Thay lô nhanh, 10 phút, khi thay lô do xe nâng đỡ tải, toàn bộ cụm lô sóng đưa vào trong máy, cố định ở trên bệ máy, chỉ cần ấn công tắc là có thể hoàn thành việc thanh lô một cách nhanh chóng và nhẹ nhàng.
Lô sóng sử dụng thép hợp kim 50CrMo, qua xử lý nhiệt, bề mặt sau khi mài kỹ được xử lý mạ Tungsteng.
Lô sóng, lô áp lực đều đều sử dụng hệ thống khống chế túi khí có tính ổn định cao, đồng thời có hiệu quả hoãn xung khống chế khí nén.

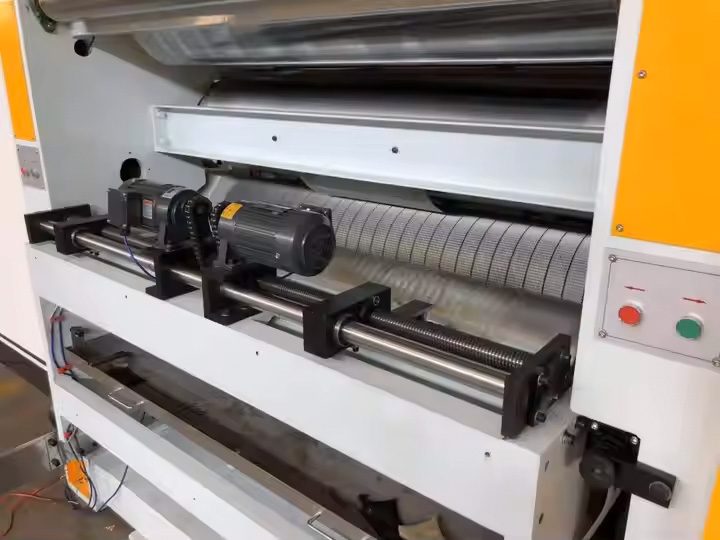

Khống chế lượng bôi keo điều chỉnh bằng điện động, bộ tách keo sử dụng điện động, hệ thống bôi keo có thể độc lập vận hành khi máy dừng, tránh keo bị khô.
Hệ thống bôi keo kiểu di động, ngoài việc tiện lợi khi làm vệ sinh mà còn có lợi cho việc bảo dưỡng, sửa chữa.
Hệ thống điều khiển thao tác đơn giản, thao tác trên màn hình cảm ứng, kết hợp bản vẽ màu hiển thị trạng thái thao tác, chức năng lựa chọn, báo lỗi, loại bỏ lỗi cài đặt thông số đều có thể thể hiện đầy đủ chức năng của máy, thao tác đơn giản thuận tiện.
Bên trong máy có lắp đặt hệ thống phun sương, điều chỉnh nhiệt độ và độ ẩm lõi giấy.
Vòng bi của lô sóng chính, lô sóng phụ, lô áp lực đều sử dụng mỡ chịu nhiệt độ cao để đảm bảo tuổi thọ vòng bi và hoạt động trơn tru.

Xuất xứ linh kiện máy làm sóng carton

Tên linh kiện	Xuất xứ	Mã chất liệu
1.Giá máy	Tự sản xuất	HT250
2.Đầu nối xoay và ống mềm kim loại	Tuyền Châu, Ngọc Kiệt
3.Motor truyền động chính	Hà Bắc	Motor biến tần 30KW
4.Bộ giảm tốc RV	Thành Bang-Đài Loan
5.Vòng bi	C&U
6.Vòng bi có gối đỡ	Ngũ Hoàn-Chiết Giang
7.Quạt gió cao áp	Ứng Phát-Thượng Hải	15KW
8.Linh kiện khí động	AirTac Đài Loan
9.Van điện từ	AirTac Đài Loan
10.Linh kiện điện	SIEMENS	Contactor, rơle, nút ấn.
11.Bộ biến tần PLC	Delta -Đài Loan
12.Màn hình cảm ứng	Đài Loan
