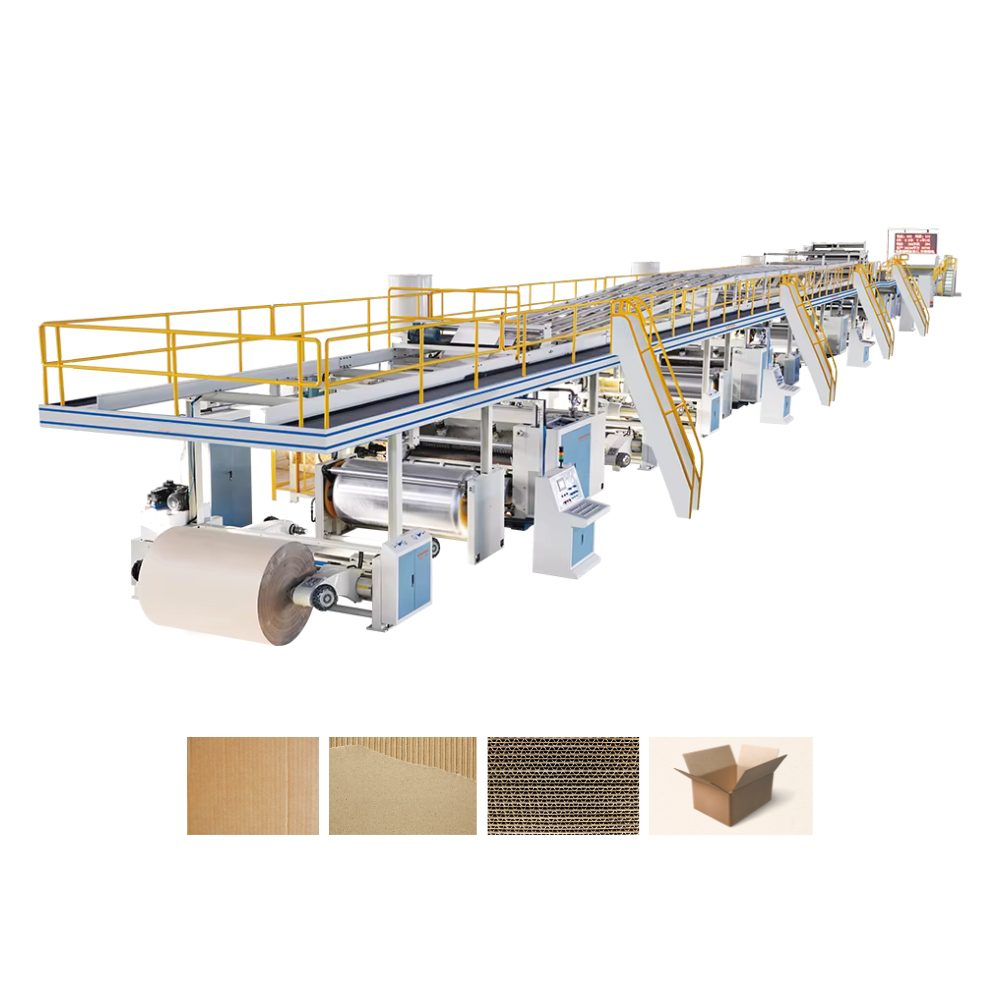

DÂY CHUYỀN SẢN XUẤT CARTON SÓNG

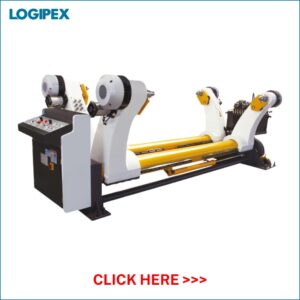

Giá nâng giấy vô trục thủy lực (Mill Roll Stand)

Chức năng: Gắn và giữ các cuộn giấy nguyên liệu (medium, liner) – cấp giấy vào dây chuyền

Phân loại: Thủ công / bán tự động / tự động hoàn toàn

Tính năng nổi bật:

• Tải trọng từ 1–3 tấn
• Kẹp thủy lực hoặc khí nén, có xe nâng cuộn đi kèm

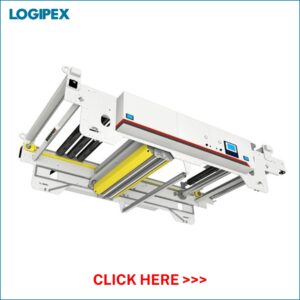

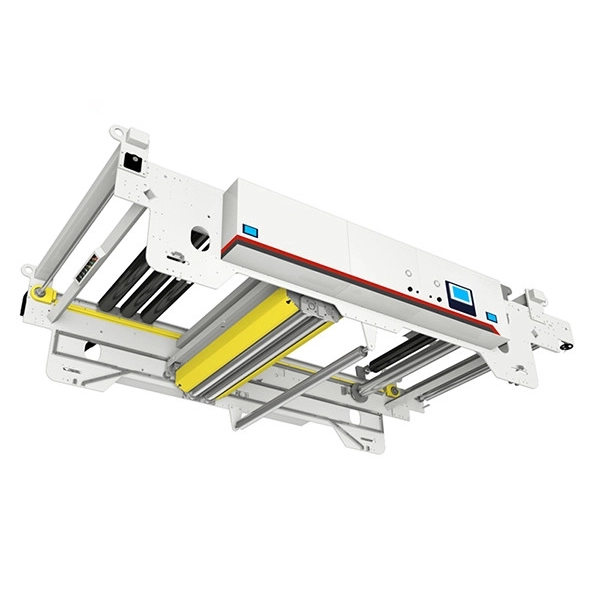

Máy nối giấy tự động tốc độ cao

Máy nối giấy tự động tốc độ cao giúp thay cuộn giấy nhanh chóng mà không dừng máy, tốc độ 200m/phút, phù hợp cho dây chuyền carton công nghiệp.

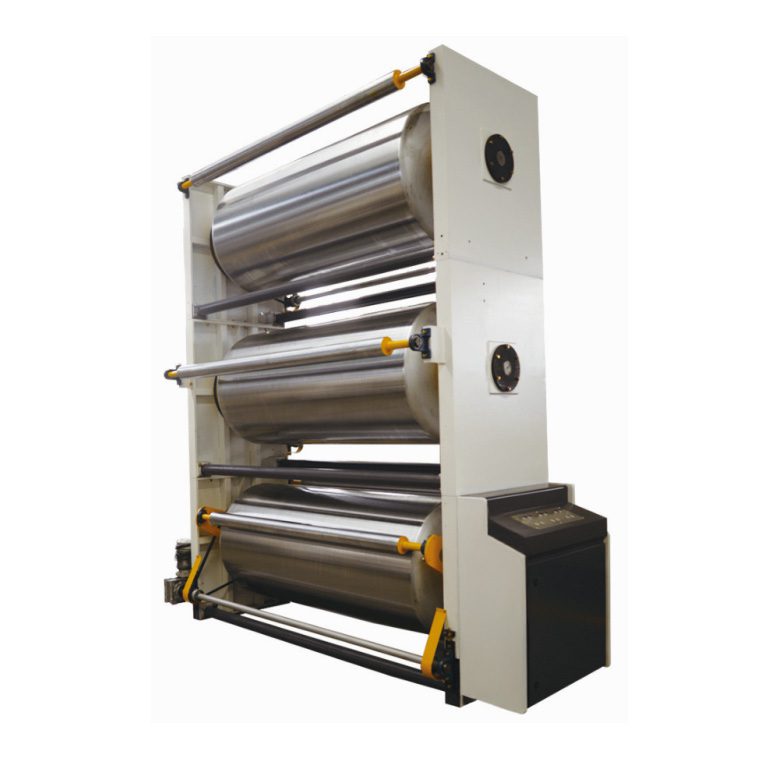

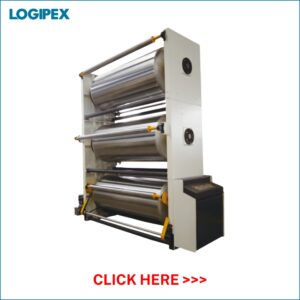

Lô sấy nhớm giấy mặt

Lô sấy nhôm giấy mặt giúp làm khô và làm phẳng bề mặt giấy carton bằng hơi nóng, đường kính lô lên đến Φ1000mm, quay 360°, tiết kiệm điện năng.

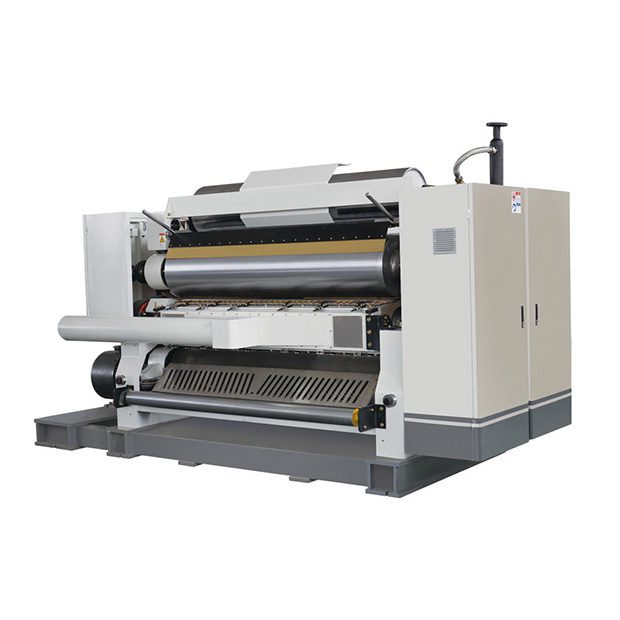

Máy làm sóng carton kiểu hút

Máy tạo sóng là trái tim của dây chuyền sản xuất carton sóng, sử dụng các cặp lô tạo sóng (corrugating rolls) để tạo hình sóng cho giấy sóng.

Cấu tạo máy gồm 2 trục: trục sóng chủ và trục ép, thường bằng thép SKD11 hoặc phủ tungsten carbide.

Đặc điểm: máy có hệ thống gia nhiệt hơi nước; dán lớp mặt sóng đầu tiên (one liner).

Hệ thống điều khiển nắn lệch tự động

Hệ thống nắn lệch tự động giúp căn chỉnh mép giấy chính xác, giảm hao hụt và tăng năng suất trong dây chuyền sản xuất carton. Giải pháp tối ưu cho nhà máy bao bì.

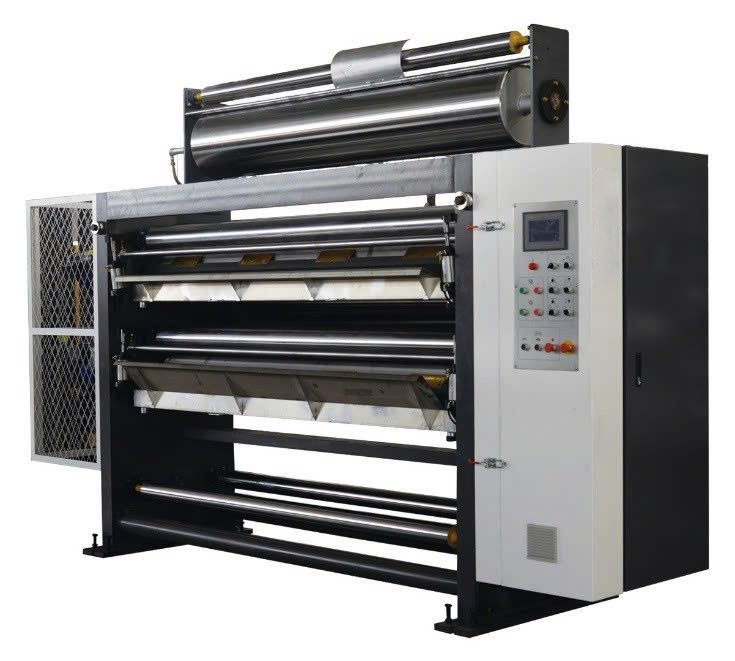

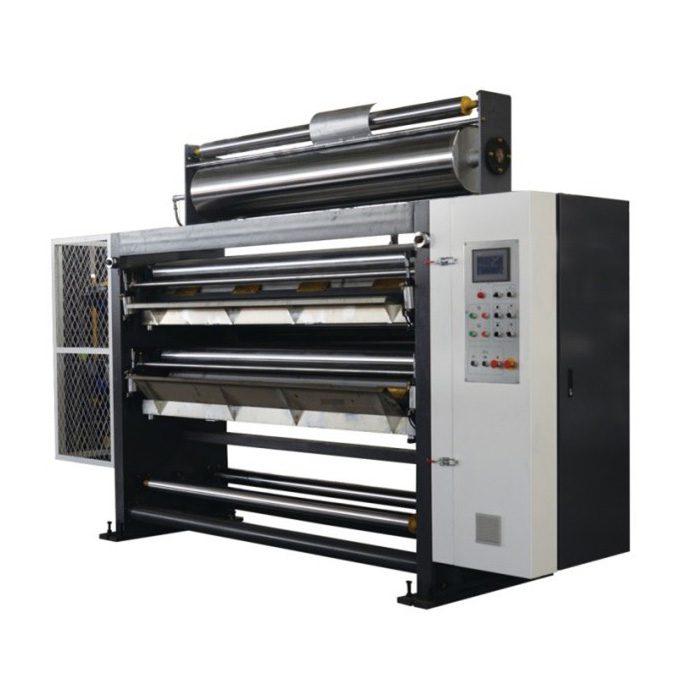

Máy bồi keo hai tầng (Glue machine)

Máy dán keo / hồ có chức năng dán lớp keo lên sóng để ghép với lớp giấy tiếp theo. Điều chỉnh lượng keo theo tốc độ máy. Có hệ thống làm sạch keo tự động

Lưu ý: Keo chủ yếu là keo tinh bột (starch glue).

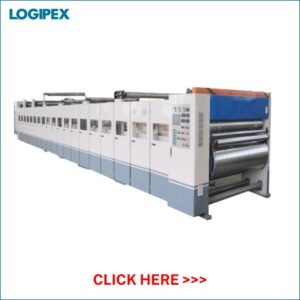

Giàn sấy hai mặt

Giàn sấy hay máy sấy sử dụng phương pháp gia nhiệt bằng hơi nước để làm nóng, làm mềm, ổn định độ ẩm giấy; giúp giấy không bị nứt, gãy khi tạo sóng và dễ dán keo.

Giàn sấy bao gồm 2 phần chính: phần gia nhiệt và phần làm nguội.

Chất lượng của giàn sấy ảnh hưởng tương đối lớn đến chất lượng sản phẩm của dây chuyền sản xuất carton sóng.

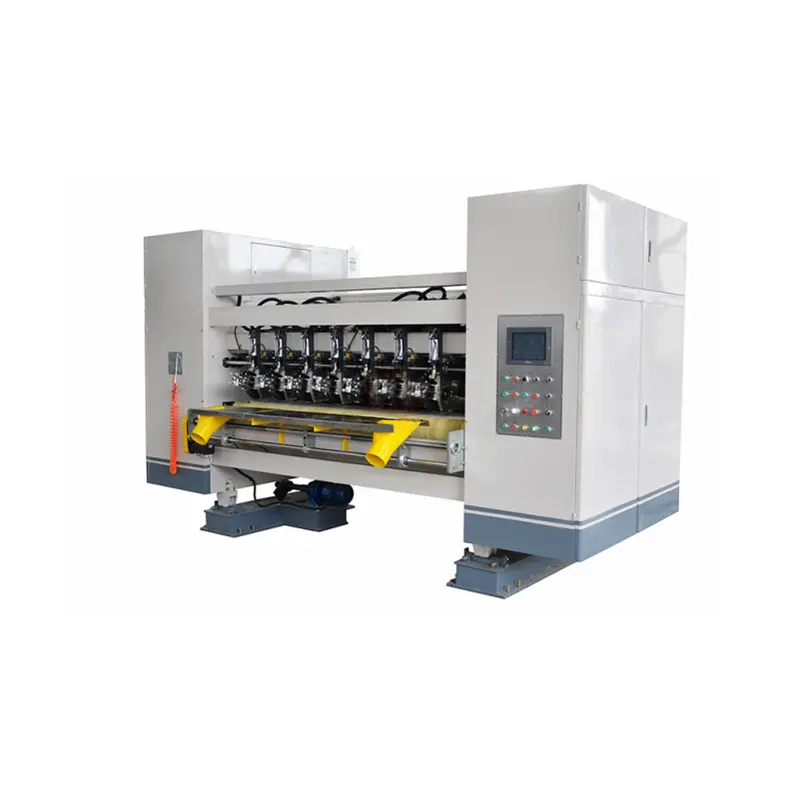

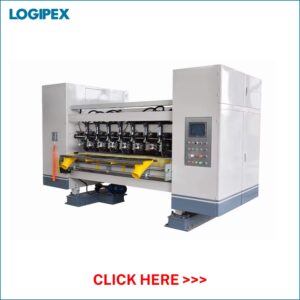

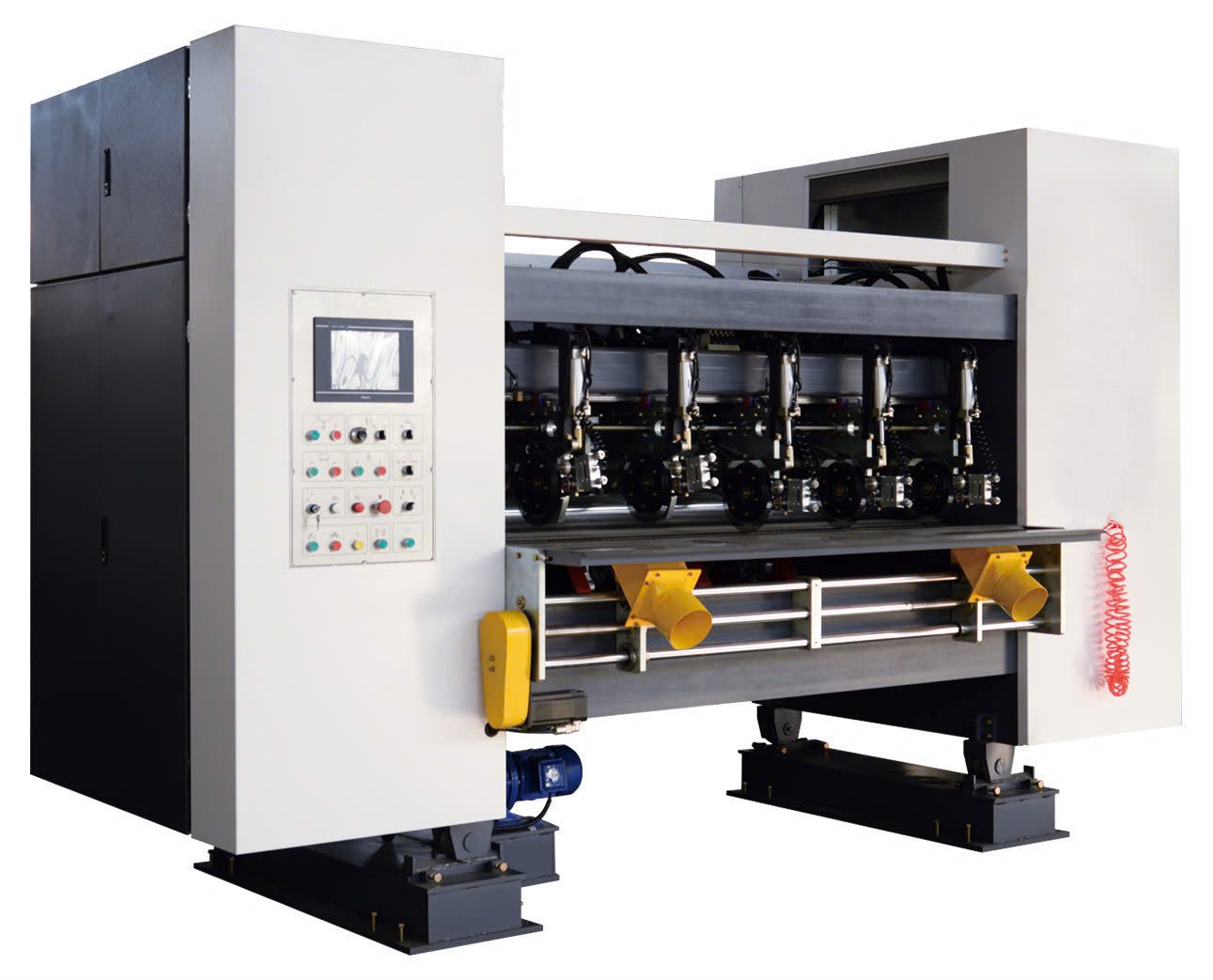

Máy cắt cán lằn dao mỏng

Đây là bộ phận quan trọng của dây chuyền sản xuất carton sóng, dùng để cắt và tạo đường lằn dọc gấp hộp.

Số lượng dao cắt trên máy thường là 5,6,7 dao. Số lượng đường lằn từ 8,10 đến 12. Tốc độ của máy này cũng được đồng tốc với tốc độ của Giàn Sấy để tránh gây rách giấy khi tạo lằn.

Máy cắt ngang dao xoắn vi tính (NC Cutter)

Sau khi được tạo lằn chia khổ, bìa giấy sẽ qua máy cắt ngang để cắt thành từng tấm bìa phẳng (phôi) có chiều dài xác định theo yêu cầu để tạo hình hộp. Máy sử dụng dao cắt quay (rotary shear) hoặc dao cắt điều khiển số (NC cutter) cho độ chính xác và tốc độ cao.

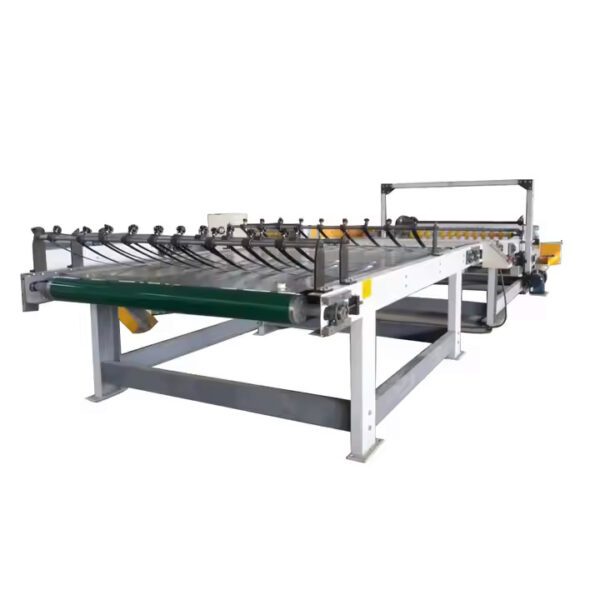

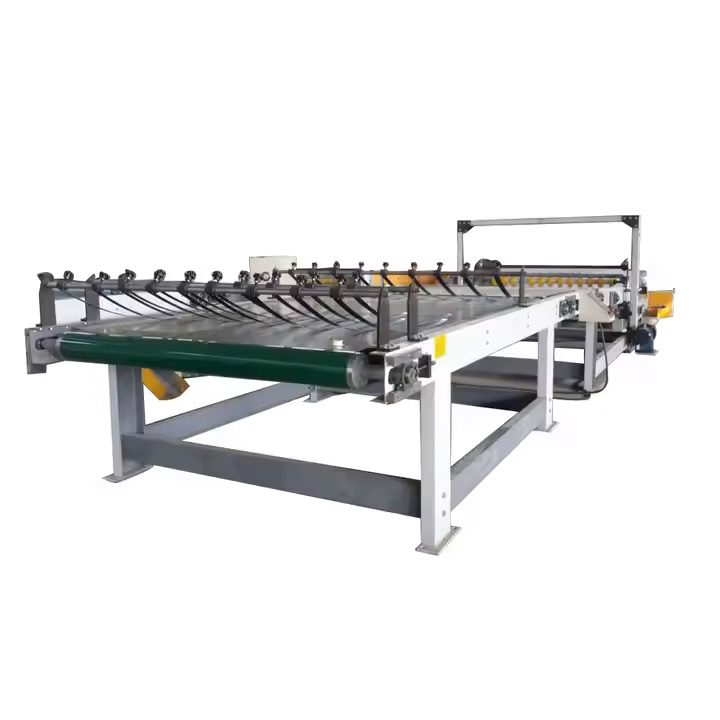

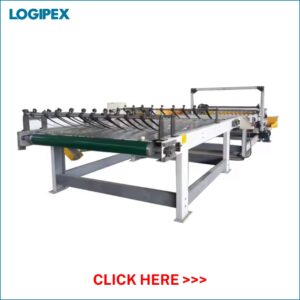

Bộ phận xếp chồng

Thu gom và xếp chồng các tấm phôi carton đã cắt thành các chồng có số lượng nhất định để thuận tiện cho việc vận chuyển và gia công tiếp theo.

Máy có chức năng đếm số lượng, chỉnh hàng và đưa sang khu vực đóng gói. Bộ phận xếp chồng này có hai loại là xếp ngang, xếp dọc, có thể kết nối với dây chuyền in flexo tự động.
