Linh kiện hao mòn trên dây chuyền sản xuất carton
Một dây chuyền sản xuất thùng carton hiện đại không chỉ đơn thuần là một chuỗi các máy móc hoạt động độc lập, mà là một hệ thống tích hợp phức tạp, nơi hiệu suất của mỗi công đoạn ảnh hưởng trực tiếp đến các công đoạn kế tiếp. Chất lượng của tấm carton sóng được tạo ra từ máy tạo sóng sẽ quyết định khả năng in ấn chính xác trên máy in flexo.
Tương tự, một sản phẩm được in hoàn hảo có thể trở thành phế phẩm nếu công đoạn bế chạp không đạt chuẩn. Sự phụ thuộc lẫn nhau này nhấn mạnh tầm quan trọng của việc duy trì mỗi bộ phận trong dây chuyền ở trạng thái hoạt động tối ưu. Bất kỳ sự suy giảm hiệu suất nào do hao mòn linh kiện tại một điểm đều có thể gây ra hiệu ứng gợn sóng, lan truyền và khuếch đại các vấn đề về chất lượng và hiệu quả trên toàn bộ dây chuyền sản xuất.
Bài viết này cung cấp một phân tích kỹ thuật chi tiết về các loại vật tư, linh kiện hao mòn thiết yếu, dựa trên vị trí lắp đặt và công dụng của chúng trên dây chuyền sản xuất carton sóng.
1. Công Đoạn Máy Tạo Sóng – Môi Trường Vận Hành Khắc Nghiệt và Nền Tảng Chất Lượng Tấm Carton
Công đoạn máy tạo sóng là nơi hình thành nên cấu trúc cơ bản và độ cứng của tấm carton. Đây là một môi trường vận hành cực kỳ khắc nghiệt, với sự kết hợp của nhiệt độ cao (thường từ 160°C đến 200°C), áp suất lớn và ứng suất cơ học liên tục. Do đó, việc lựa chọn và bảo trì các linh kiện trong công đoạn này có vai trò nền tảng, quyết định trực tiếp đến chất lượng cuối cùng của sản phẩm.
Lô Sóng (Corrugating Rolls) và Lô Ép (Pressure Rolls)
Chức năng
Lô sóng được ví như trái tim của máy tạo sóng, có nhiệm vụ định hình các lớp giấy sóng (flute), tạo ra cấu trúc chịu lực cho tấm carton. Lô ép tác dụng lực để dán lớp giấy mặt vào đỉnh sóng, hình thành tấm carton 2 lớp (single-face board).
Cơ chế hao mòn
Cơ chế hao mòn chính là sự mài mòn do ma sát của các đỉnh sóng trên bề mặt lô sóng. Theo thời gian, sự mài mòn này làm thay đổi biên dạng của đỉnh sóng, từ hình dạng sắc nét ban đầu (ví dụ, hình chữ ‘V’) trở nên tù và tròn hơn (hình chữ ‘U’). Sự thay đổi biên dạng này ảnh hưởng trực tiếp và nghiêm trọng đến các đặc tính cơ học của thùng carton, đặc biệt là độ bền nén thùng (BCT – Box Compression Test) và độ phẳng của tấm carton. Một lô sóng bị mòn sẽ tạo ra tấm carton có độ cứng thấp hơn và dễ bị cong vênh.
Vật liệu
Để chống lại sự mài mòn khắc nghiệt, lô sóng thường được chế tạo từ thép hợp kim chất lượng cao và bề mặt được xử lý tăng cứng. Các phương pháp xử lý bề mặt phổ biến bao gồm mạ chrome cứng hoặc phủ Tungsten Carbide (còn gọi là hợp kim wolfram). Chất lượng và độ dày của lớp phủ này là yếu tố quyết định đến tuổi thọ của lô sóng.
2. Cụm Máy In Flexo – Nơi Hội Tụ của Chất Lượng, Chi Phí và Rủi Ro Hỏng Hóc Nghiêm Trọng
Cụm máy in flexo là công đoạn tạo ra giá trị gia tăng và hình ảnh thương hiệu cho sản phẩm thùng carton. Đây cũng là nơi mà những vấn đề hao mòn tưởng chừng nhỏ nhặt nhất lại có thể gây ra những hậu quả nghiêm trọng và tốn kém nhất, không chỉ ảnh hưởng đến chất lượng hình ảnh in mà còn có nguy cơ phá hủy các thiết bị vốn có giá trị đầu tư cao.
2.1. Dao gạt mực
Nguyên lý hoạt động
Chức năng của dao gạt mực không phải là “cạo” mà là “gạt đo lường” (metering) một cách chính xác. Nó gạt đi toàn bộ lớp mực thừa trên bề mặt lô anilox, chỉ để lại một lượng mực được chứa chính xác bên trong các ô khắc. Góc tiếp xúc và áp lực của dao là những thông số vận hành cực kỳ quan trọng, quyết định đến chất lượng gạt mực.
Vật liệu
Việc lựa chọn vật liệu dao gạt mực là một quyết định chiến lược, ảnh hưởng trực tiếp đến cả chất lượng in và tuổi thọ của lô anilox.
- Thép Carbon: Có độ cứng cao, cung cấp khả năng gạt mực sạch và sắc nét. Tuy nhiên, vật liệu này dễ bị ăn mòn và quan trọng nhất, là nguyên nhân hàng đầu gây ra hiện tượng xước lô anilox. Đây là lựa chọn phổ biến nhất do giá thành rẻ nhưng cũng tiềm ẩn rủi ro cao nhất.
- Polymer (Nhựa): Hoàn toàn loại bỏ nguy cơ gây xước lô anilox. Tuy nhiên, do mềm hơn, dao nhựa có thể không gạt sạch mực bằng dao thép, đặc biệt với các loại mực có độ nhớt cao. Tuổi thọ của dao nhựa cũng ngắn hơn. Đây là lựa chọn an toàn nhưng có thể ảnh hưởng đến hiệu suất.
- Composite (Sợi thủy tinh, Sợi carbon): Là giải pháp cân bằng giữa hai loại trên. Dao composite có độ cứng và tuổi thọ tốt hơn dao nhựa, đồng thời an toàn hơn cho lô anilox so với dao thép. Đây là một lựa chọn hiện đại, thể hiện cách tiếp cận quản trị rủi ro.
Điểm khởi đầu của “Thác Đổ Hỏng Hóc Hệ Thống”
Sự lựa chọn vật liệu dao gạt mực, một chi tiết có giá trị thấp, lại là điểm khởi đầu cho một chuỗi hỏng hóc có thể gây thiệt hại kinh tế lớn. Các mảnh vỡ từ dao gạt mực bằng thép được xác định là nguyên nhân chính gây ra hỏng hóc nghiêm trọng cho lô anilox. Điều này cho thấy dao gạt mực không phải là một linh kiện độc lập. Đặc tính hao mòn của nó trực tiếp tạo ra các điều kiện dẫn đến sự phá hủy của lô anilox.
Quyết định sử dụng một lưỡi dao thép rẻ tiền để tiết kiệm vài đô la có thể trực tiếp dẫn đến chi phí thay thế lô anilox lên đến hàng ngàn đô la. Vì vậy, việc lựa chọn vật liệu dao gạt mực phải được xem là một quyết định quản trị rủi ro quan trọng cho toàn bộ cụm máy in.

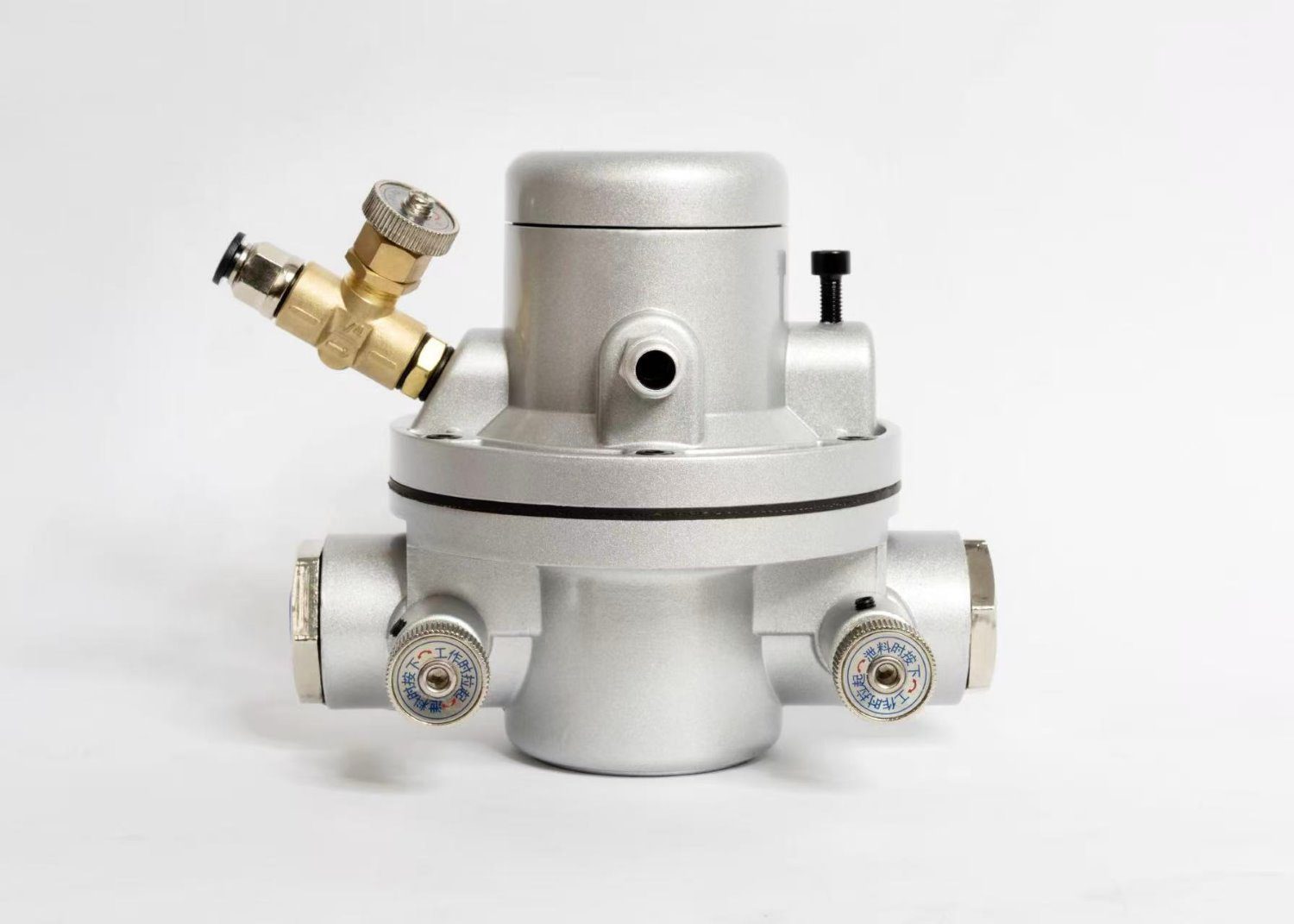

2.2. Bơm mực – hệ thống cung cấp mực
Chức năng
Bơm mực có nhiệm vụ tuần hoàn mực từ thùng chứa đến khoang chứa mực của máy in (ink chamber) và ngược lại, giúp duy trì độ nhớt, nhiệt độ và sự đồng nhất của mực trong suốt quá trình in.
Linh kiện & Cơ chế Hỏng hóc
- Màng Bơm (Diaphragm): Đây là linh kiện hao mòn phổ biến nhất trong bơm. Màng có thể bị rách, thủng do tác động hóa học (lựa chọn vật liệu màng không tương thích với mực hoặc dung môi) hoặc do mỏi cơ học sau một thời gian hoạt động. Màng bơm bị rách sẽ làm mất áp lực bơm và có thể gây rò rỉ mực vào bộ phận mô-tơ khí của bơm.
- Van Bi (Ball Valves) & Đế Van (Valve Seats): Các hạt mực khô hoặc cặn bẩn có thể gây kẹt hoặc làm mòn bi và đế van, khiến chúng không thể đóng kín. Điều này làm giảm hoặc mất hoàn toàn khả năng hút của bơm.
- Hệ Thống Cấp Khí (Air System): Áp suất khí nén không đủ, hoặc van khí, bộ giảm thanh bị tắc nghẽn sẽ khiến bơm hoạt động chập chờn, yếu hoặc ngừng hoàn toàn.
Hướng dẫn xử lý sự cố
Việc xử lý sự cố bơm màng cần có phương pháp hệ thống dựa trên các triệu chứng quan sát được. Ví dụ: “Bơm chạy nhưng không ra mực” thường liên quan đến tắc nghẽn đường hút hoặc hở van bi. “Bơm bị dừng đột ngột” thường do vấn đề về cấp khí nén.

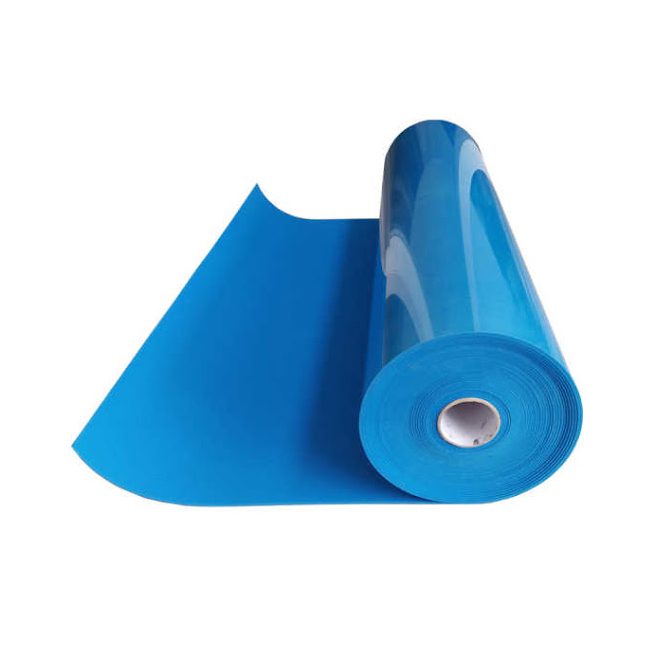

2.3. Cụm bản in
3. Cụm Máy Bổ Chạp và Bế
3.1. Dao Bổ Chạp và Dao Cán Lằn (Slotting and Creasing Knives)
3.2. Dao Bế (Die-Cutting Rules) và Tấm Lót Cao Su Bế (Anvil Covers)
Sự mài mòn trên lưỡi cắt của dao bế dẫn đến hiện tượng “tơ giấy” (angel hair), các vết cắt không đứt hoàn toàn, và đòi hỏi phải tăng áp lực bế. Việc tăng áp lực này lại làm tăng tốc độ mài mòn của tấm lót cao su.
4. Các Hệ Thống Phụ Trợ và Truyền Động
Bánh Cao Su Vào Giấy (Feeder Wheels)
Các bánh xe này có nhiệm vụ kẹp và đẩy tấm carton vào máy một cách chính xác. Hao mòn của chúng biểu hiện qua hai dạng: chai cứng bề mặt (glazing), làm mất độ bám, hoặc mài mòn vật lý. Cả hai dạng hao mòn này đều dẫn đến các lỗi như nạp giấy sai, lệch giấy và kẹt giấy, ảnh hưởng trực tiếp đến độ chính xác của việc in và bế (registration) cũng như năng suất chung của máy. Một bộ phận nạp giấy hoạt động không ổn định sẽ là khởi đầu của hàng loạt các vấn đề chất lượng ở các công đoạn sau.
Lợi nhuận và khả năng cạnh tranh dài hạn của một doanh nghiệp sản xuất bao bì carton phụ thuộc rất lớn vào năng lực làm chủ vòng đời của các linh kiện tiêu hao và hao mòn. Việc áp dụng một cách tiếp cận chiến lược, dựa trên dữ liệu và phân tích kỹ thuật sâu sắc, thay vì chỉ tập trung vào chi phí mua sắm trước mắt, là yếu tố cốt lõi để đạt được hiệu quả vận hành vượt trội và thành công bền vững trong một thị trường ngày càng đòi hỏi khắt khe.
Hy vọng bài viết trên đây của Logipex đã phần nào giúp bạn hình dung được các chi tiết, phụ tùng thường xuyên hao mòn, cần thay thế trên dây chuyền sản xuất carton.
