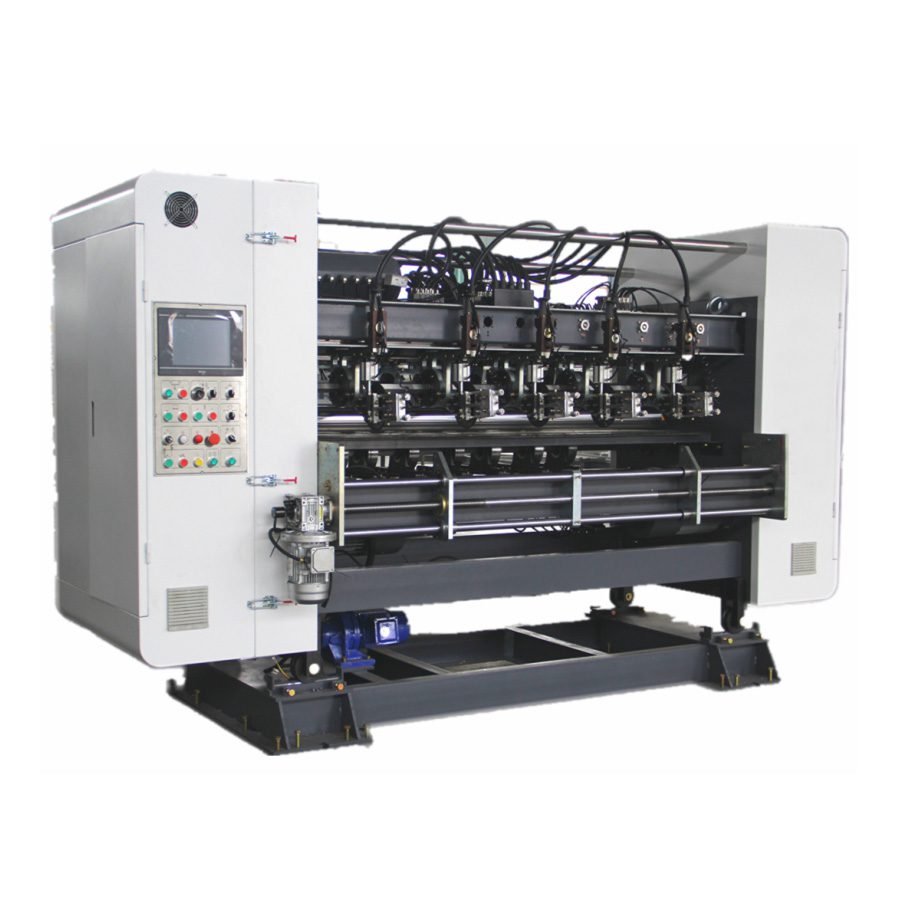

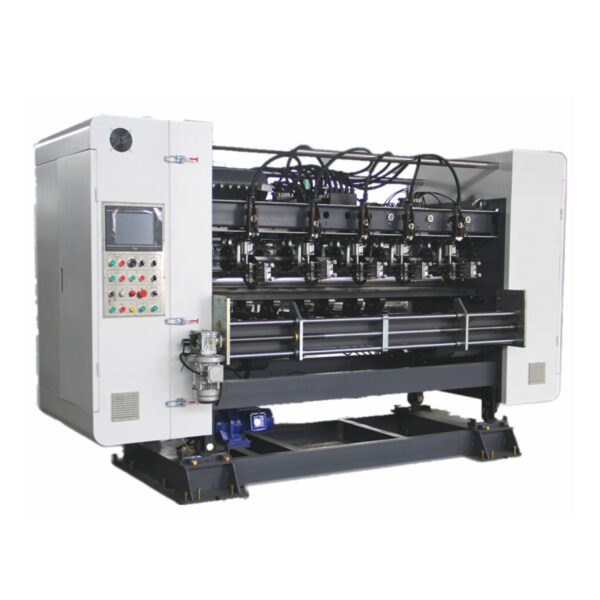

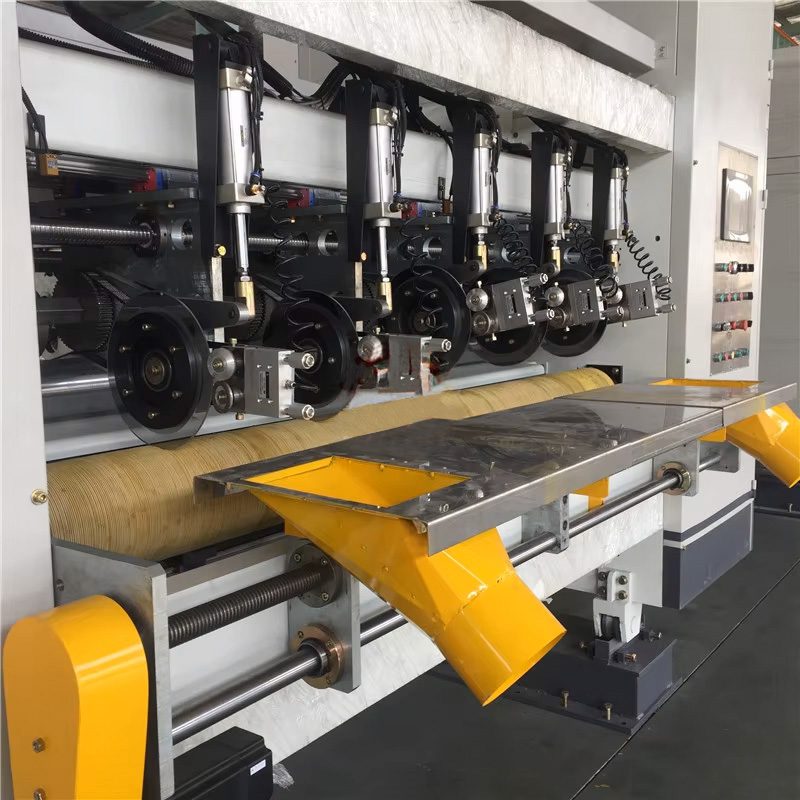

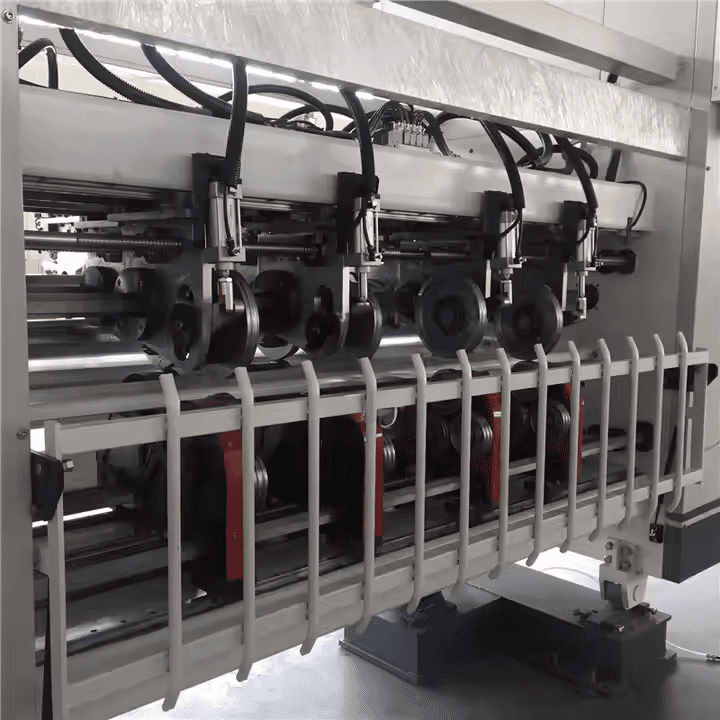

Máy cắt cán lằn dao mỏng là thiết bị chuyên dụng trong dây chuyền sản xuất thùng carton, tích hợp chức năng cắt và tạo lằn chính xác cho giấy sóng sau khi ghép lớp. Với tốc độ lên tới 200 mét/phút, khả năng thay đổi đơn hàng nhanh chỉ 20 giây và độ chính xác vị trí lằn ±0.5mm, máy giúp tối ưu hóa năng suất, giảm thời gian dừng máy và nâng cao độ chính xác khi gia công. Thiết kế hiện đại, dễ vận hành, phù hợp cho các nhà máy sản xuất carton công nghiệp với yêu cầu cao về chất lượng đường cắt và lằn gấp.
Thông số kỹ thuật máy cắt cán lằn dao mỏng
Khổ rộng làm việc | 1800mm – 2500 mm |
Tốc độ thiết kế | 120 – 200 mét / phút |
Bộ phận cơ | 5 dao 8 lằn, thay đơn hàng từ 20 giây |
Độ rộng cắt giấy nhỏ nhất | 160mm |
Khoảng cách lằn nhỏ nhất | 70mm |
Độ chính xác định vị lằn | ±0.5mm |
Dịch chuyển trái phải toàn máy | ±100mm |
Đặc điểm kết cấu máy cắt cán lằn

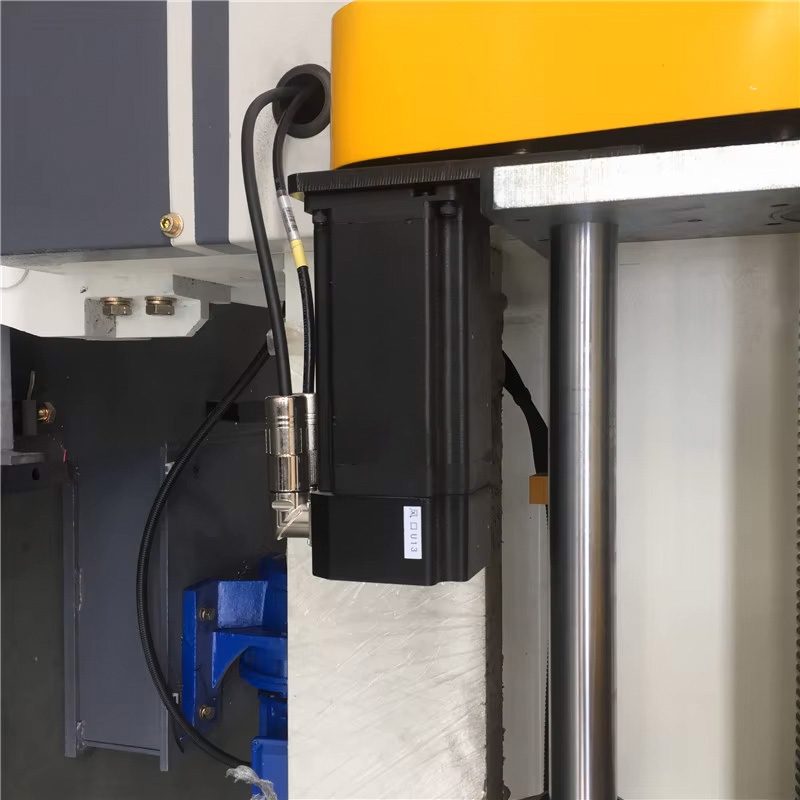

- Có motor secvo đồng bộ khống chế xếp dao, xếp lằn, tự động khôi phục vị trí, kích thước chính xác. Thay đơn hàng nhanh , nếu có hai máy có thể đổi đơn hàng ngay mà không cần giảm tốc độ.
- Hệ thống khống chế PLC Schneider, sử dụng hệ thống dây tổng CANopen, có chức năng quản lý đơn hàng. Tự động theo sát tốc độ của dây chuyền sản xuất.
- Màn hình cảm ứng 10.4 ink, lưu trữ 999 đơn, thực hiện thay đơn hàng tự động hoặc bằng tay, báo sự cố tự động

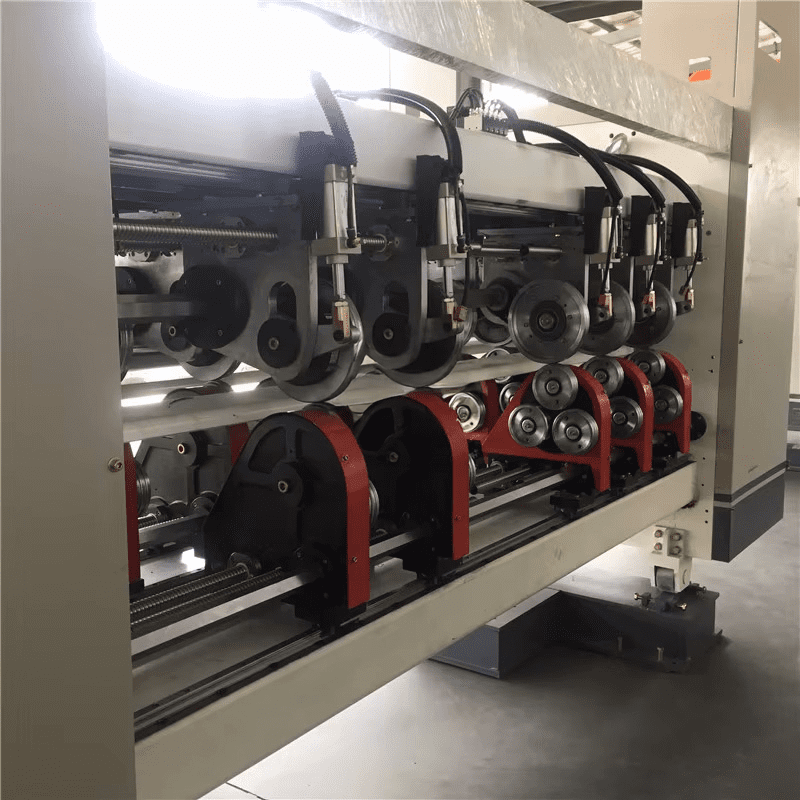

- Có 3 kiểu cán lằn : lồi lõm (3 lớp), lồi lõm(5 lớp) , lồi bằng, 3 kiểu cán lằn này có thể chuyển đổi bằng tự động. Độ sâu nông của bánh cán lằn có thể khống chế tự động bằng vi tính, vì thế mà cán lằn đẹp, tiện cho việc gấp xếp.
- Sử dụng dao bằng thép hợp kim Tungsten, lưỡi dao sắc, tuổi thọ sử dụng đạt 8.000.000m. Mài dao khống chế bằng vi tính, có thể tự động mài dao hoặc mài bằng tay, có thể vừa cắt vừa mài dao, nâng cao hiệu quả sản xuất.

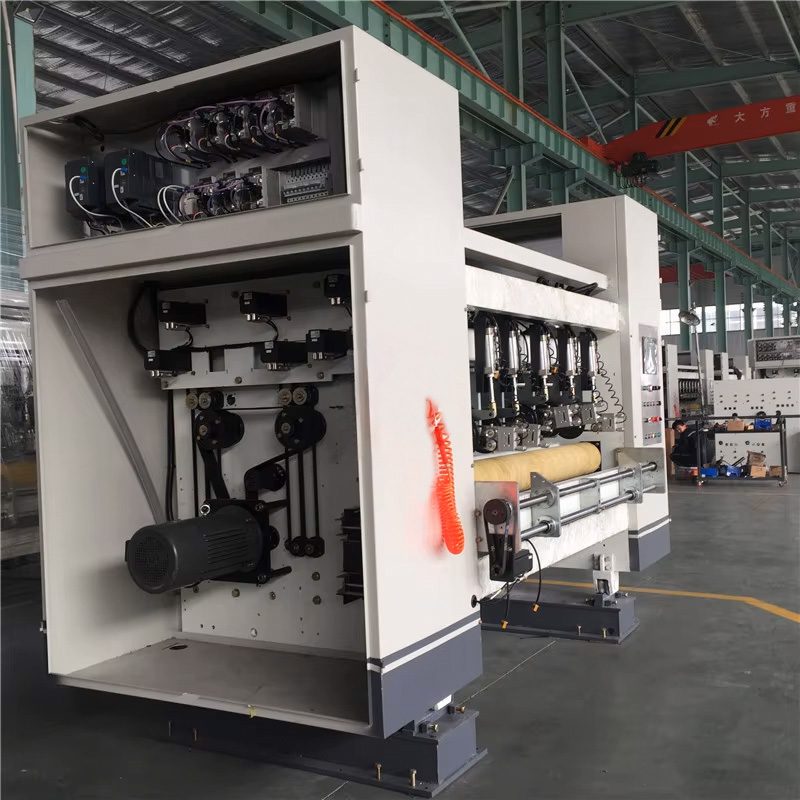

- Sử dụng dây đai chuyền động đồng bước nhập khẩu, bệ dao và bệ cán lằn sử dụng đỡ bằng vòng bi tuyến tính, định vị chính xác, không gây ra sai số lũy kế

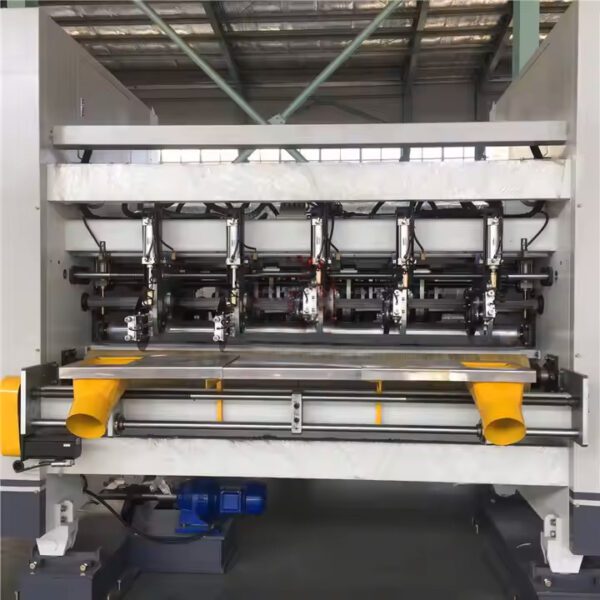

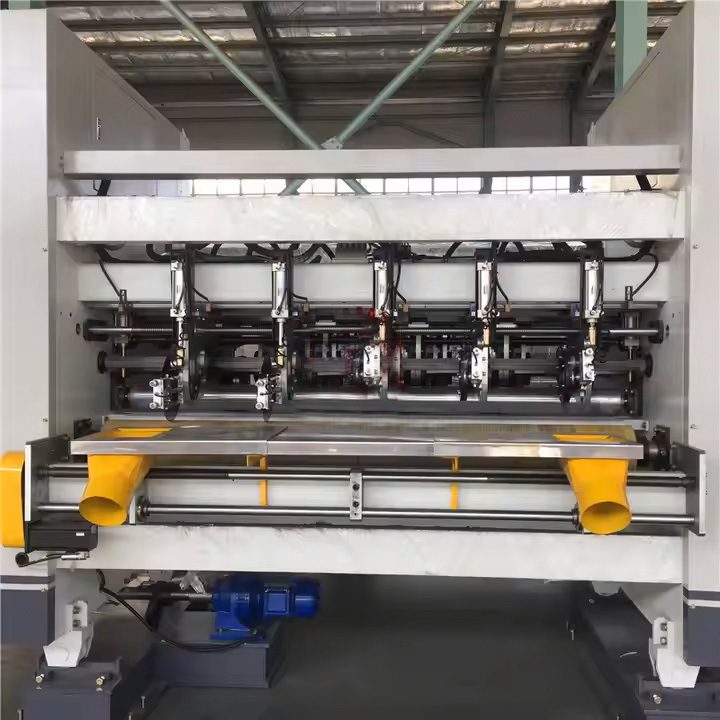

- Bộ phận cắt và lằn sử dụng moto biến tần độc lập, miệng hút lề định vị kích thước theo đơn hàng
- Có bình trữ khí và chức năng bảo vệ khí áp thấp.
Thông số động cơ
Tên gọi | Công suất | Điện áp | Tần suất |
Moto secvo xếp dao lằn | 0.45KW | 380V | 50HZ |
Moto biến tần dao cắt | 7.5KW | 380V | 50HZ |
Moto biến tần cán lằn | 7.5KW | 380V | 50HZ |
Moto biến tần hút lề | 0.55KW | 380v | 50HZ |
Xuất xứ linh kiện
Tên linh kiện chính | Nhãn hiệu và xuất xứ | Chất liệu |
Giá máy | Sơn Đông | Q345 |
Ray dẫn | Thép Thiên Tân | Q345 |
Bộ khống chế PLC | Schneider | Hệ thống dây CANopen |
Màn hình cảm ứng | Kinco | 10.4 inch |
Bộ khống chế xếp dao | Kinco | 500W |
Bộ khống chế xếp lằn | Kinco | 500W |
Bộ khống chế thay kiểu lằn | Kinco | 500W |
Bộ khống chế cổng hút lề | Kinco | 500W |
Công tắc tiệm cận/ mắt thần | Omron | |
Vòng bi | HRB và C&U | |
Rơ le | Schneider | |
Moto biến tần chính | Hà Bắc | 5.5KW *2 |
Gối đỡ vòng bi | Chiết Giang | |

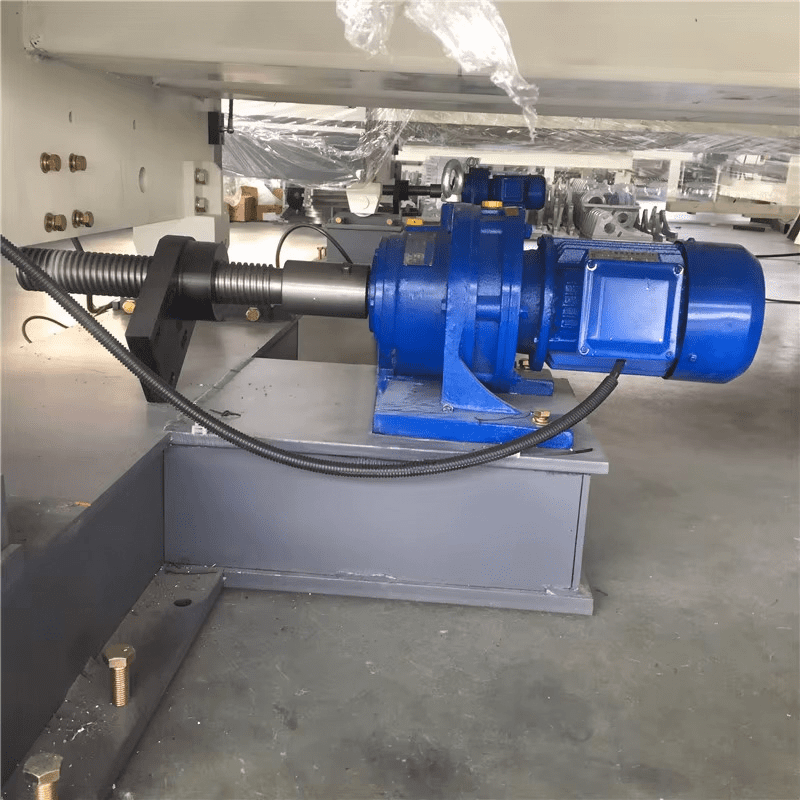

Moto dịch chuyển trái phải | Sơn Đông | |
Moto miệng hút lề | Chiết Giang | 0.55 KW |
Dao tungsteng | Tứ xuyên | ¢260mm |
Ray tuyến tính | Đài loan |
Logipex chuyên nhập khẩu và phân phối các loại máy, dây chuyền sản xuất carton, máy móc ngành giấy, nhựa, vải không dệt cho các nhà máy tại Việt Nam.
Hãy liên hệ với chúng tôi để nhận được báo giá tốt nhất hôm nay:
