LÔ TẠO SÓNG CARTON

Lô tạo sóng carton là gì?

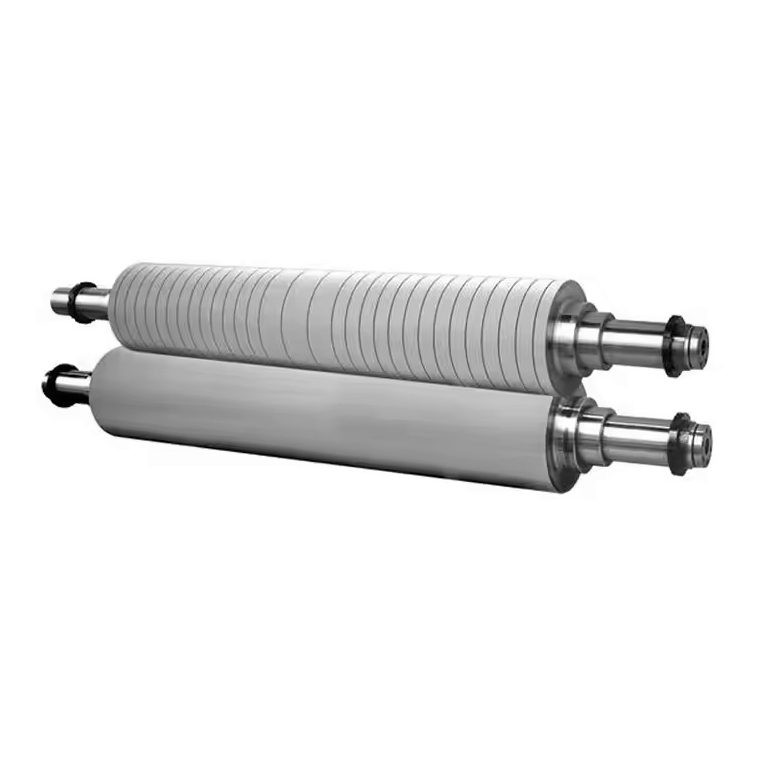

Lô tạo sóng carton (Corrugating Roll ) là hai trục kim loại hình trụ, được chế tạo với các rãnh răng cưa đặc biệt trên bề mặt. Hai trục này quay ngược chiều nhau và ăn khớp với nhau, tạo thành một khe hẹp có hình dạng sóng.

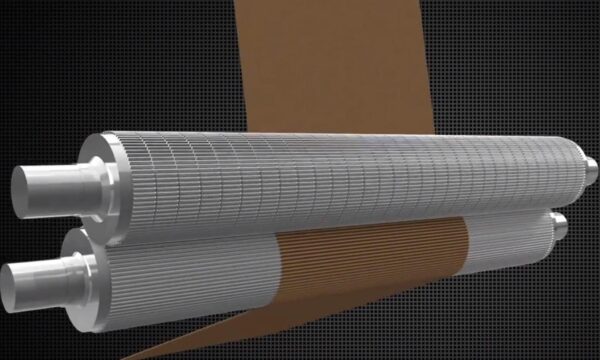

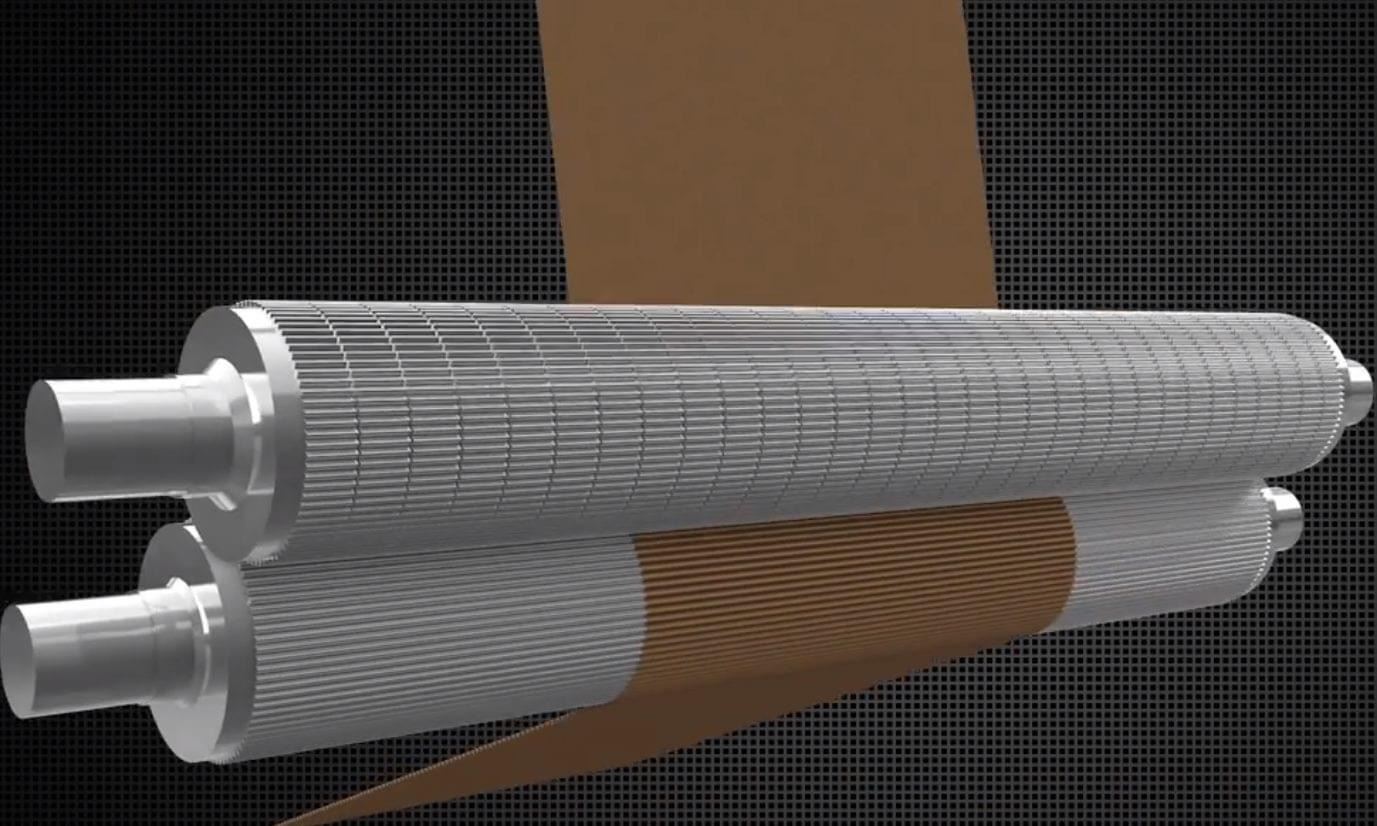

Chức năng chính: Khi giấy carton (thường là giấy xeo – linerboard) được đưa qua khe hẹp giữa hai lô tạo sóng đang quay và được gia nhiệt, áp lực từ các răng cưa sẽ làm giấy bị biến dạng vĩnh viễn, tạo thành các lớp sóng (flutes) đặc trưng của carton sóng.

Đặc điểm kỹ thuật

• Vị trí lắp đặt: Trên các máy tạo sóng carton
• Chất liệu: Theo chất liệu mạ phân ra làm 2 loại: Lô sóng mạ Crom và mạ Tungsteng. Hiện tại trên thị trường đa số sử dụng mạ Tungsteng để có độ bền cao hơn, đỉnh sóng cứng hơn.

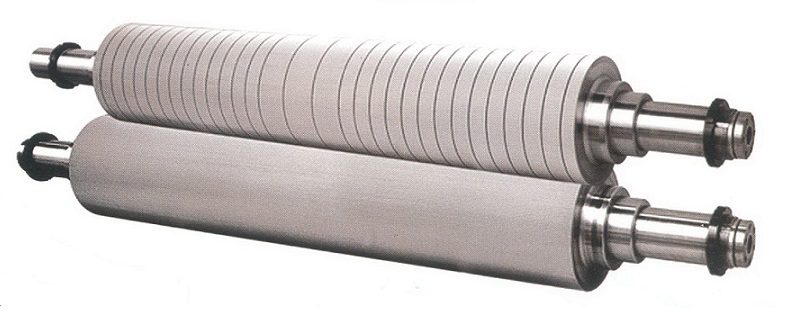

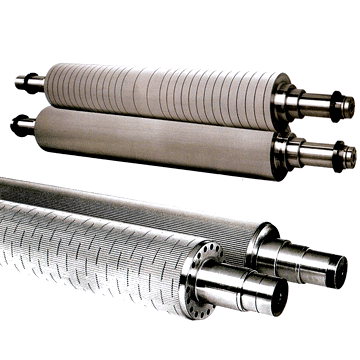

• Quy cách: Theo bản vẽ kỹ thuật của nhà máy sản xuất máy sẽ có quy cách khác nhau. Lô sóng thường bán theo cặp, 1 cặp gồm 2 chiếc, lô trên và lô dưới. Tùy theo tốc độ máy sẽ có lô sóng đường kính to và nhỏ khác nhau: phi 280mm, 320mm, 360mm…
• Thời gian thay thế: 3-4 năm tùy thuộc thời gian sử dụng

Cấu tạo chi tiết lô tạo sóng carton

• Trục (Roll Body): Thường được làm từ thép hợp kim chất lượng cao, có độ cứng, độ bền và khả năng chịu nhiệt tốt để đảm bảo tuổi thọ và độ chính xác trong quá trình vận hành liên tục.
• Răng Sóng (Flute Profile): Đây là phần quan trọng nhất, quyết định hình dạng và kích thước sóng. Các răng sóng được gia công chính xác trên bề mặt trục thông qua các phương pháp như phay CNC hoặc mài. Hình dạng răng sóng phải đảm bảo sự ăn khớp hoàn hảo giữa hai trục để tạo ra sóng đều và đẹp.
• Hệ Thống Gia Nhiệt (Heating System): Bên trong mỗi trục sóng thường được trang bị hệ thống gia nhiệt (bằng hơi nước nóng hoặc dầu nóng) để làm mềm giấy xeo trước khi tạo sóng. Nhiệt độ chính xác và ổn định là yếu tố quan trọng để tạo ra sóng có chất lượng tốt và tránh tình trạng giấy bị nứt hoặc gãy.
• Hệ Thống Điều Chỉnh Khe Hở (Gap Adjustment System): Hệ thống này cho phép điều chỉnh khoảng cách giữa hai lô tạo sóng để phù hợp với độ dày và định lượng khác nhau của giấy xeo. Việc điều chỉnh khe hở chính xác giúp tạo ra sóng có chiều cao và hình dạng đúng tiêu chuẩn.
• Hệ Thống Bôi Trơn (Lubrication System): Để giảm ma sát và mài mòn trong quá trình vận hành tốc độ cao, hệ thống bôi trơn tự động thường được sử dụng để cung cấp dầu bôi trơn đến các bộ phận chịu lực của lô tạo sóng.

Các Yếu Tố Ảnh Hưởng Đến Chất Lượng Lô Tạo Sóng Carton:

• Chất liệu chế tạo: Thép hợp kim chất lượng cao với độ cứng và độ bền nhiệt phù hợp là yếu tố then chốt.
• Độ chính xác gia công răng sóng: Sai số trong quá trình gia công răng sóng sẽ ảnh hưởng trực tiếp đến hình dạng và kích thước sóng thành phẩm.
• Xử lý nhiệt bề mặt: Quá trình xử lý nhiệt đặc biệt (như tôi cao tần, phủ chrome cứng) giúp tăng độ cứng và khả năng chống mài mòn cho bề mặt răng sóng, kéo dài tuổi thọ lô.
• Cân bằng động: Lô tạo sóng cần được cân bằng động chính xác để đảm bảo vận hành êm ái ở tốc độ cao và tránh rung động gây ảnh hưởng đến chất lượng sóng.
• Hệ thống gia nhiệt ổn định: Nhiệt độ không đồng đều hoặc không ổn định sẽ dẫn đến sóng bị biến dạng hoặc giấy bị lỗi.

Bảo trì và thay thế lô tạo sóng carton

• Lô tạo sóng carton là bộ phận chịu tải và nhiệt độ cao liên tục, do đó cần được bảo trì thường xuyên để đảm bảo hiệu suất và tuổi thọ.
• Vệ sinh: Loại bỏ bụi giấy và keo bám trên bề mặt răng sóng.
• Kiểm tra: Định kỳ kiểm tra độ mòn, hư hỏng của răng sóng, độ chính xác của khe hở.
• Bôi trơn: Đảm bảo hệ thống bôi trơn hoạt động hiệu quả.
• Thay thế: Khi răng sóng bị mòn quá mức, bị mẻ hoặc biến dạng, cần phải thay thế lô tạo sóng mới để đảm bảo chất lượng sóng carton. Việc thay thế thường đòi hỏi kỹ thuật cao và độ chính xác để đảm bảo sự ăn khớp hoàn hảo của cặp lô mới.

Nếu bạn đang tìm kiếm lô tạo sóng carton chất lượng cao cho máy tạo sóng giấy, hãy liên hệ ngay với chúng tôi để nhận tư vấn chi tiết và báo giá tốt nhất!
